在创造性机制我们专注于原型设计和开发。因此,我们经常使用拉伸测试器来测试完成的原型或产品,以便在日常应用中使用它。出于几个原因,这与测试新材料有点不同:

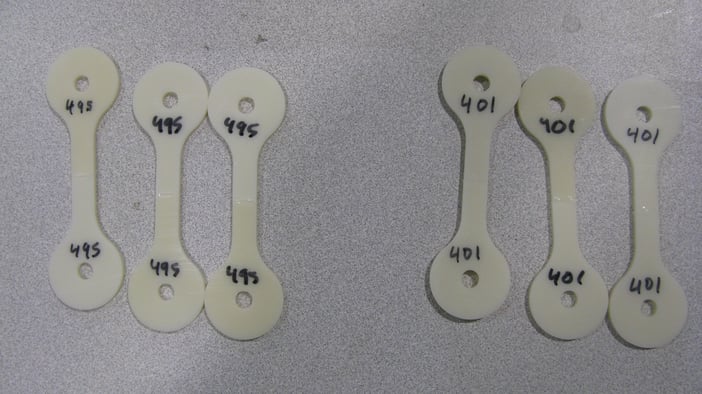

1.我们通常使用的塑料比金属的强度要低得多。下文为塑料制成的狗骨试样,更适合手动拉伸试验机。

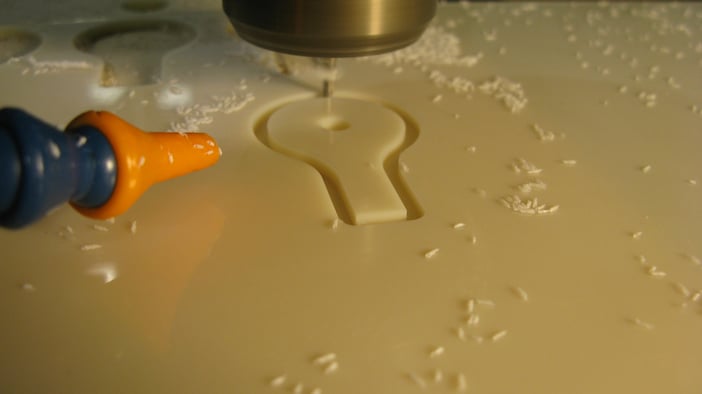

用数控机床切割塑料狗骨拉伸试样
2.通常我们测试实际部分,而不是狗耳拉伸测试条。狗骨旨在更客观地标准化对不同材料的测试,但如果可能的话,测试实际产品更准确,而不是产品的狗骨。
我们首先用CAD建模我们的设计,然后用软件在理论上计算它们的强度。例如,如果我们做一个纯塑料的绳子连接器,设计背后的数学会说,它将承受一定量的负载。假设绳子接头理论上在施加了150磅的力时断裂。然而,工程师总是必须在他们的产品中加入一个安全因素,以防止对用户造成伤害。如果我们想把安全系数设为3,我们就会说,绳索接头的额定负载只有50磅。一旦原型或产品实际制作完成,我们就会在拉力测试仪上进行测试。由于为原型制作的塑料和零件都不完美,我们预计原型将失败的力略小于理论值。所以不是在150磅时断裂,而是在137或140磅左右断裂。就我们的消费品而言,这是完全可以接受的。如果产品在75磅的时候坏掉了,那一定是注塑过程或组装过程出了问题。 Either way, the tensile testers helps us see if there is a physical problem with the prototypes.

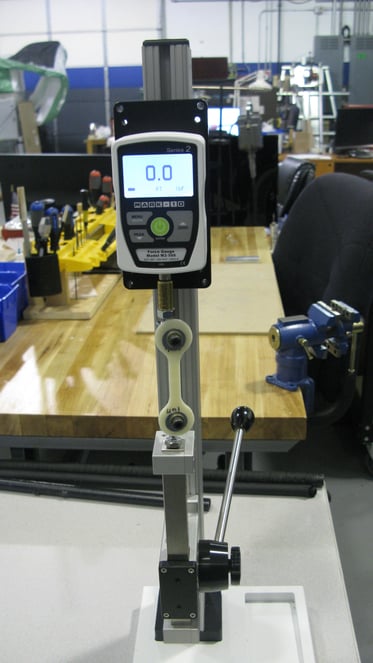

我们的房屋拉伸测试仪使用a杆手臂在测试主题上手动施加力量。要使用它,我们首先将样品连接到两个地方:力测量装置和移动臂连接器。我们拔下杠杆以施加力通过样品,并被测量装置翻译。一旦产品突破,我们会在故障之前看一下样品的峰值张力。
更多关于拉伸强度测试一般:
拉伸强度测试是目录最常用的测试之一,用于目录新材料的材料特性。简而言之,拉伸试验用于确定当特定材料是否在其经受拉伸力(即,当它在张力下线性拉动时)时。其他测试包括压缩强度试验(直到其失效,直至其失效)或剪切应变试验(使试样对横向,扭转力进行横向,直至发生故障。

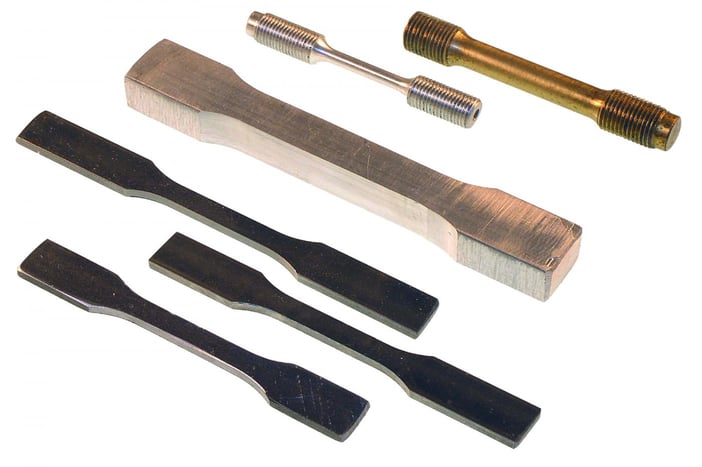

拉伸测试在科学界和努力尝试使用或开发新材料的公司工作的工程师中非常相关。例如,公司可能开发一种新型陶瓷或未经测试的金属复合材料。任何时候新材料都存在,重要的是要确定其材料特性,以确定它是哪些应用程序的应用程序,它不会。为了测试张力中的材料,通常将模塑成“狗骨”的形状(见下面的照片)。
这种狗骨形状的材料有时被称为拉力棒。你会注意到,有时拉伸杆有线程在最后,而在其他时间它没有。这只是表明在特定的拉伸试验机中使用的配件。一些机器将标本夹紧,而另一些则将其穿过一个母接头。

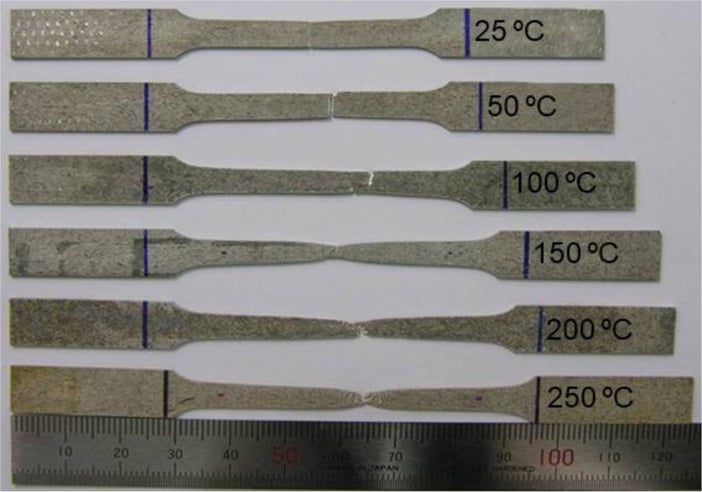

对于钢和陶瓷,通常使用电动拉伸试验机,因为金属和陶瓷具有巨大的强度(对材料施加压力使其失效比用手杠杆所能做的要多)。然后机器拉伸材料,直到它断裂。下面是不同试件在不同温度下的破坏特征。
请注意,在上面的图像中,金属倾向于屈服(拉伸)更多的高温之前,它失效。将250℃下测试的试样与25℃下测试的试样进行比较。稍高于室温(约25℃)的试样表现出脆性破坏(即突然破坏)。在破坏之前,它没有像在250℃下测试的试样那样拉伸。

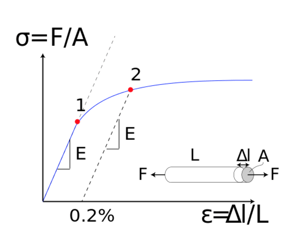

在测试材料时,理解工程师记录和解释数据的方式是很重要的。大多数拉伸测试产生一个众所周知的图表,称为材料的应力-应变图。该图表有两个轴:x(表示机器对被测试材料(“狗骨”)施加的应力,y(表示应变或在给定的应力水平下狗骨表现出的线性拉伸或变形量)。应力用小写希腊字母“σ”(σ)表示,而应变用小写希腊字母“ε”表示。
图像中BenBritton-自己的工作那3.0 CC冲锋队
给定材料可以承受的应力量基本上是它可以在不发生的情况下进行的压力。材料可以承受的应变量基本上是它在失败之前伸展的量(也称为材料的延展性)。因此,最初施加压力,应力和应变是线性的,因为狗耳的整个长度均匀地承受压力。在某些时候,材料将具有如此多的压力,如果应用了,它将开始永久性变形。这被称为“屈服强度”,并通过上图的图表上的位置(1)表示。一旦材料击中屈服强度位置,整个材料就开始均匀地拉伸,类似于西瓜的反应拉伸的方式。这种行为继续在施加额外压力之前,直到材料达到其“极限强度”(在总失败之前可以应用的最大压力)。
一旦达到极限强度,材料将开始颈部并在单一位置断裂(见下文)。一旦材料被破坏了,测试就完成了,数据点也被复习了。
